AD5X: Печатные модификации (Mods)

В данном разделе собраны пользовательские модификации (STL-модели) для улучшения функционала принтера.

Общие рекомендации: * Детали, контактирующие с горячими зонами или находящиеся внутри термокамеры, рекомендуется печатать из термостойких пластиков.

Оглавление

  1. Каретка под Bambu Lab Hotend (Полная замена)
  2. Адаптер Bambu Hotend для стоковой каретки
  3. Вынос кнопки питания на лицевую панель
  4. Печатная крышка обдува
  5. Улучшенный филамент-хаб

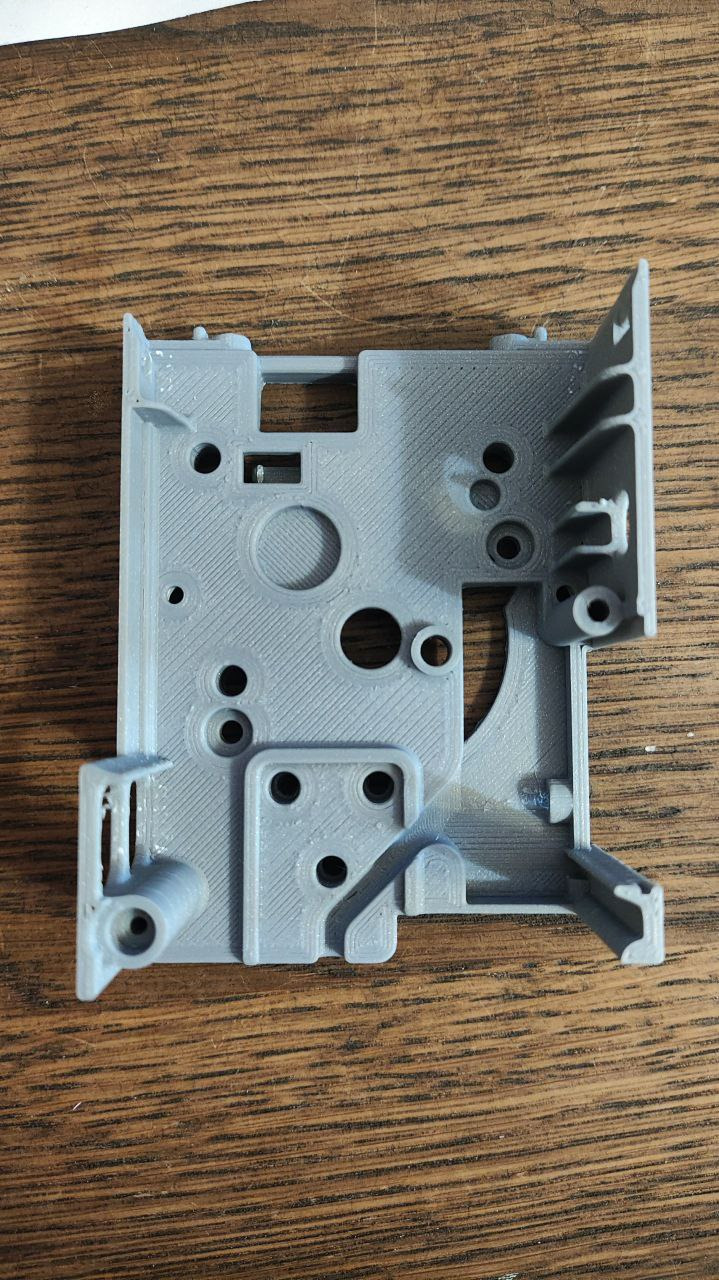

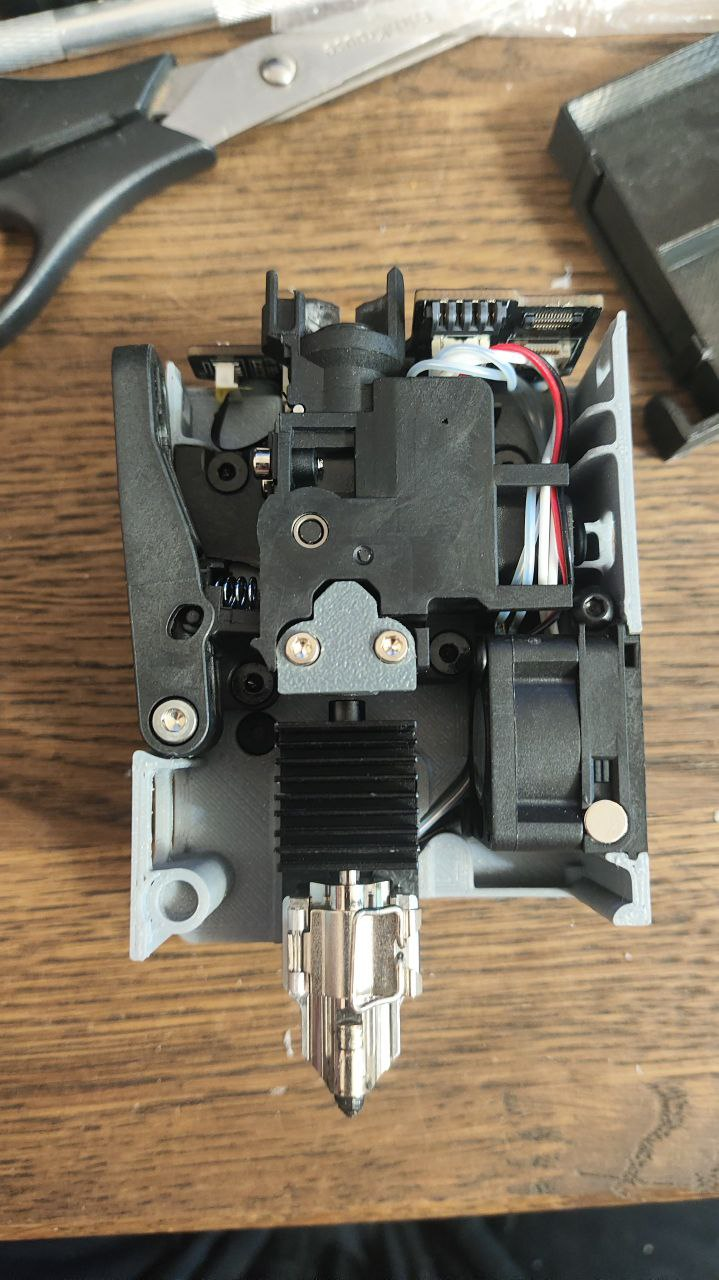

1. Каретка под Bambu Lab Hotend (Bambu Mod)

Полная замена стоковой каретки для установки нагревателя и хотенда от Bambu Lab. Доступны две версии модели: 1. Standard: С цельным основанием. 2. Lightweight: Облегченная версия.

Спецификация крепежа (BOM)

Для сборки требуются вплавляемые гайки (heat-set inserts) и магнит: * М3 х 4 х 4.5 мм — 7 шт. (Крепление фидера и нагревателя). * М3 х 5 х 4.5 мм — 4 шт. (Крепление каретки к принтеру). * Магнит 5 х 3 мм — 1 шт. (Датчик филамента).

Электрическая совместимость

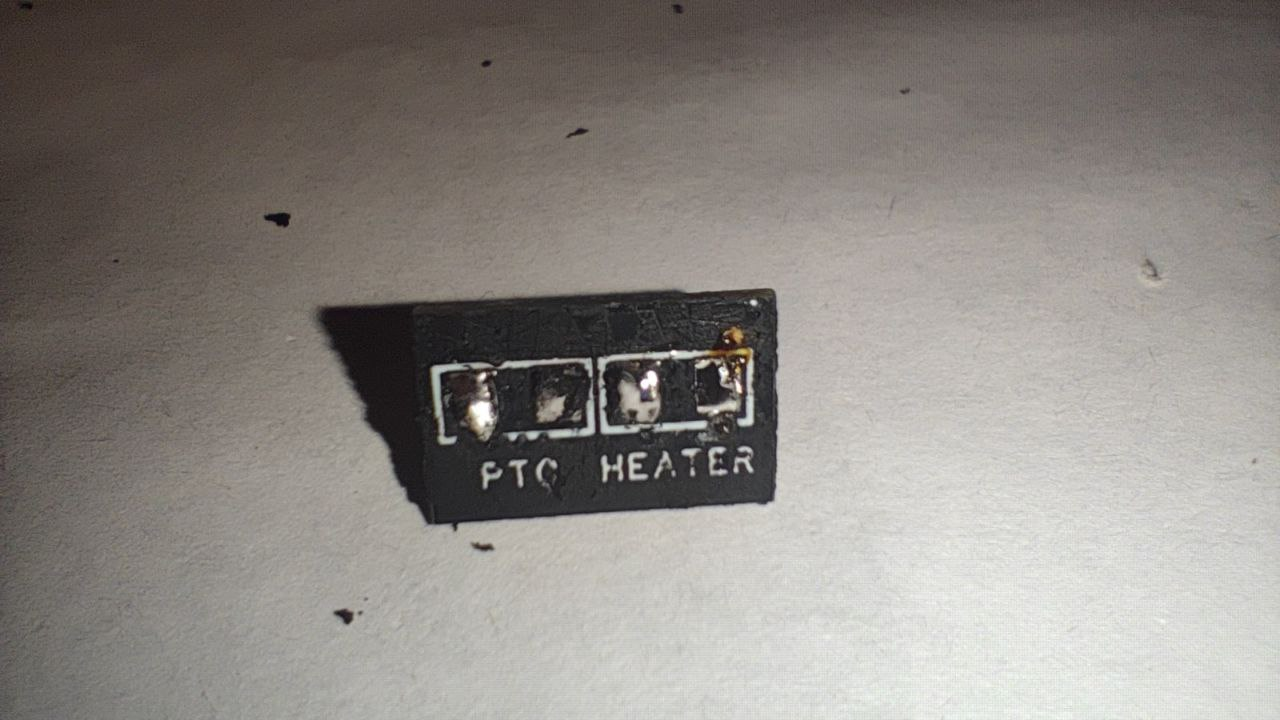

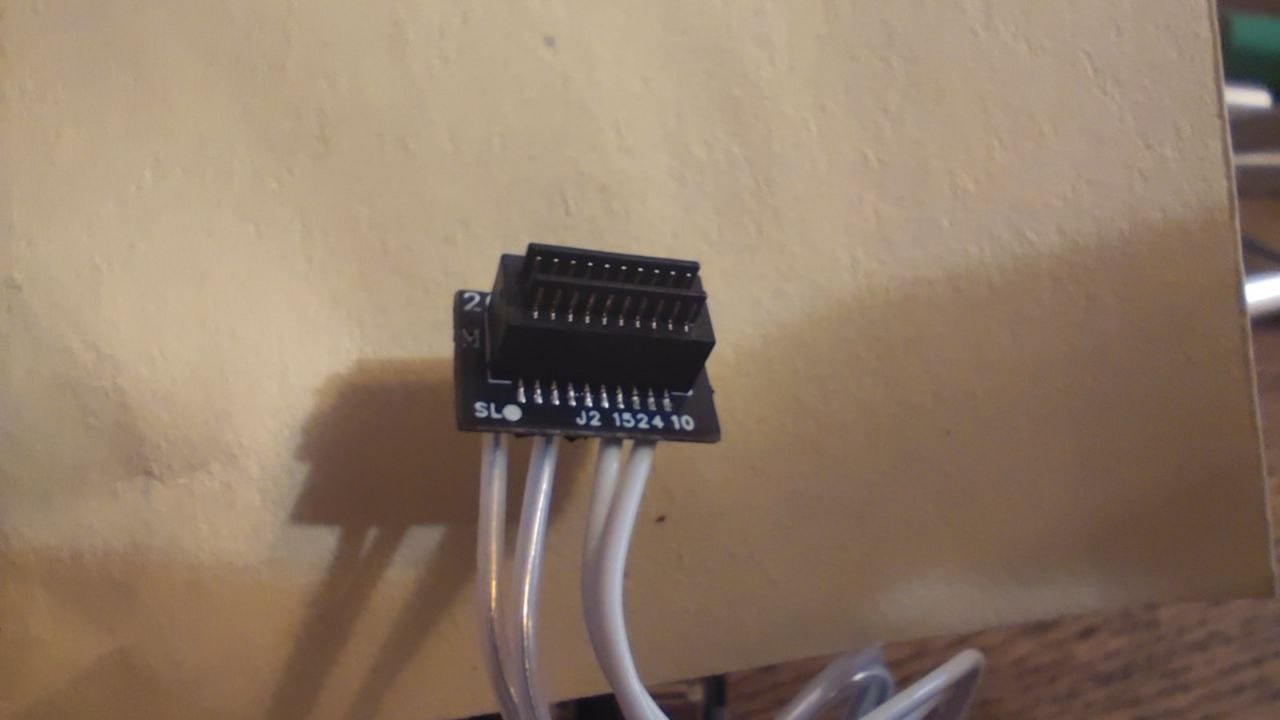

Разъём нагревателя Bambu Lab имеет иную распиновку, несовместимую с платой Flashforge. Необходимо перепаять разъём, используя коннектор от оригинального нагревателя AD5X.

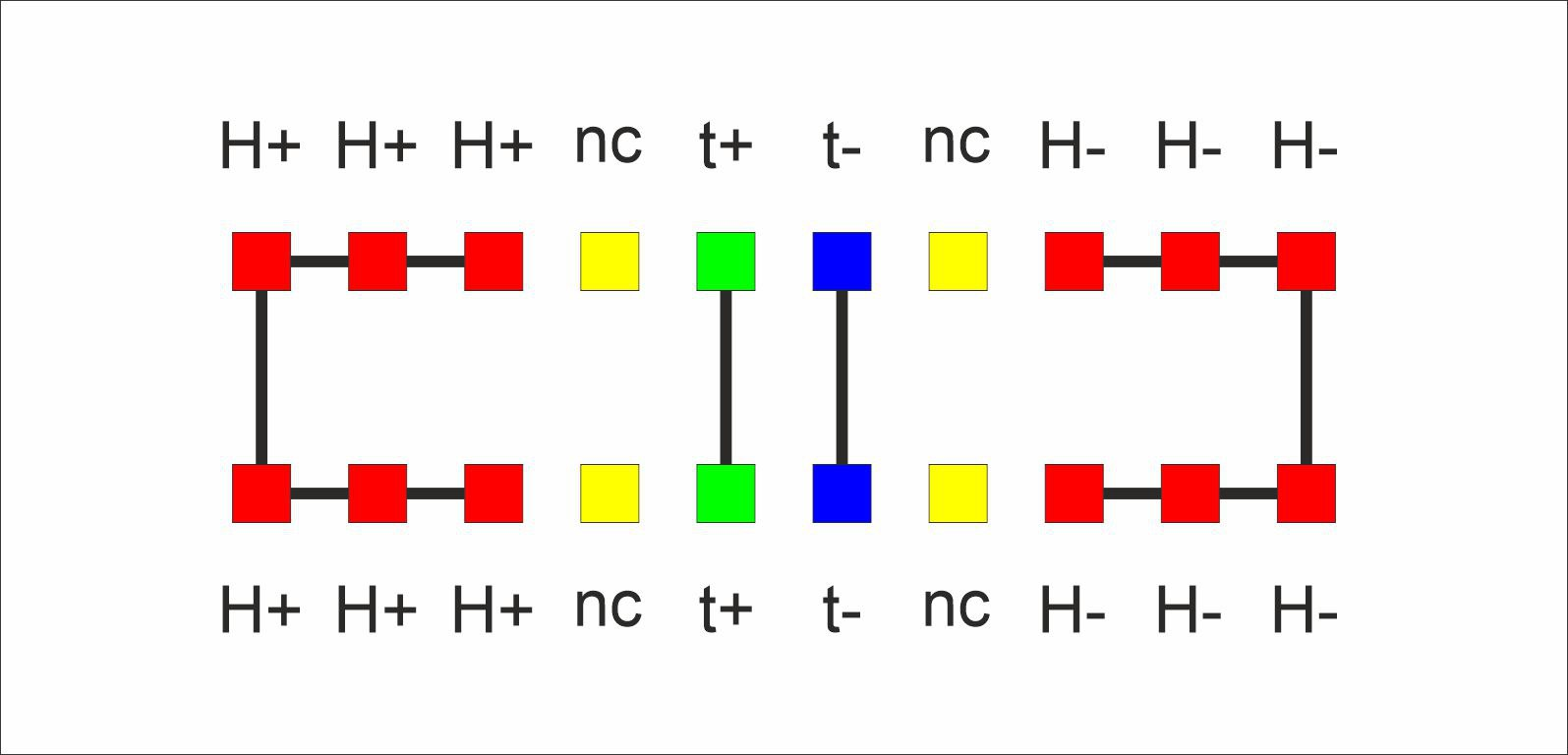

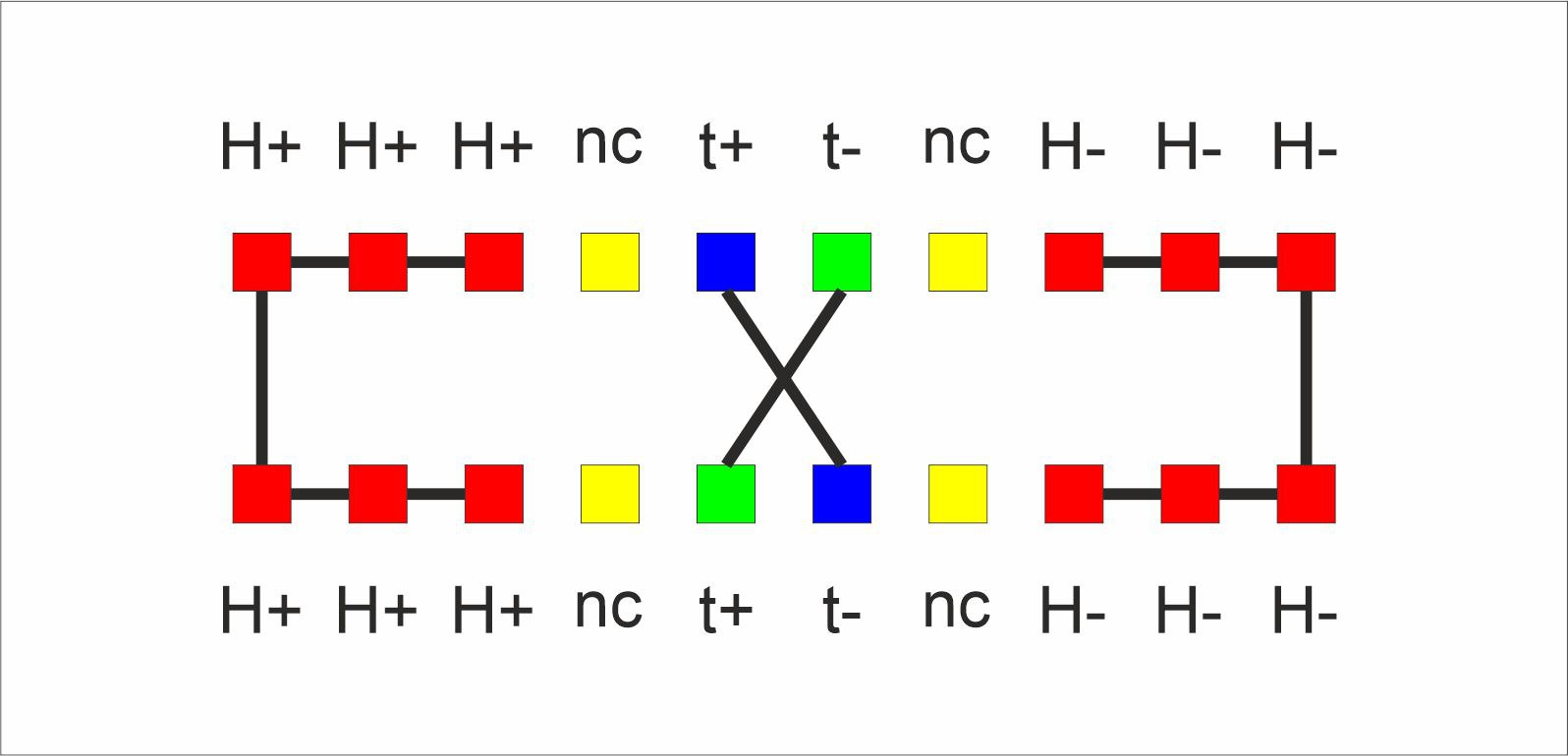

  • Схема/Фото распиновки:

Файлы

Наверх

2. Адаптер Bambu Hotend для стоковой каретки

Переходник, позволяющий установить хотенд Bambu Lab без полной замены каретки.

3. Вынос кнопки питания на лицевую панель

Комплект моделей для переноса штатного выключателя с задней стенки на переднюю для удобства доступа. Включает в себя: 1. Корпус для кнопки (Лицевая панель). 2. Заглушка (На штатное место сзади).

Безопасность (Важно)

При удлинении проводки необходимо полностью сохранить схему подключения, включая предохранитель. Разрывать только фазу или только ноль без соответствующей защиты — небезопасно. Рекомендуется использовать качественные провода соответствующего сечения и клеммы.

4. Печатная крышка обдува

Альтернативная версия воздуховода (fan duct) для охлаждения детали.

5. Улучшенный филамент-хаб

Модифицированный разветвитель (хаб) для подачи пластика. * Особенности: Оптимизированный канал прохождения прутка (минимизация трения и застреваний). * Совместимость: Рассчитан на версию с новым креплением. * Материал: Строго ABS/ASA (деталь находится в горячей зоне).
