AD5X: Корпус и Панели (Enclosure)¶
Оглавление¶
- Официальная документация и модели
- Боковые панели
- Увеличенная надстройка (Акрил +30мм)
- Мод корпуса от Сергея (+50мм)
1. Официальная версия от Flashforge¶
Оригинальные файлы для печати кузовных деталей и инструкции от производителя.
- Ссылка: Flashforge Wiki - Printed Parts
2. Боковые панели¶

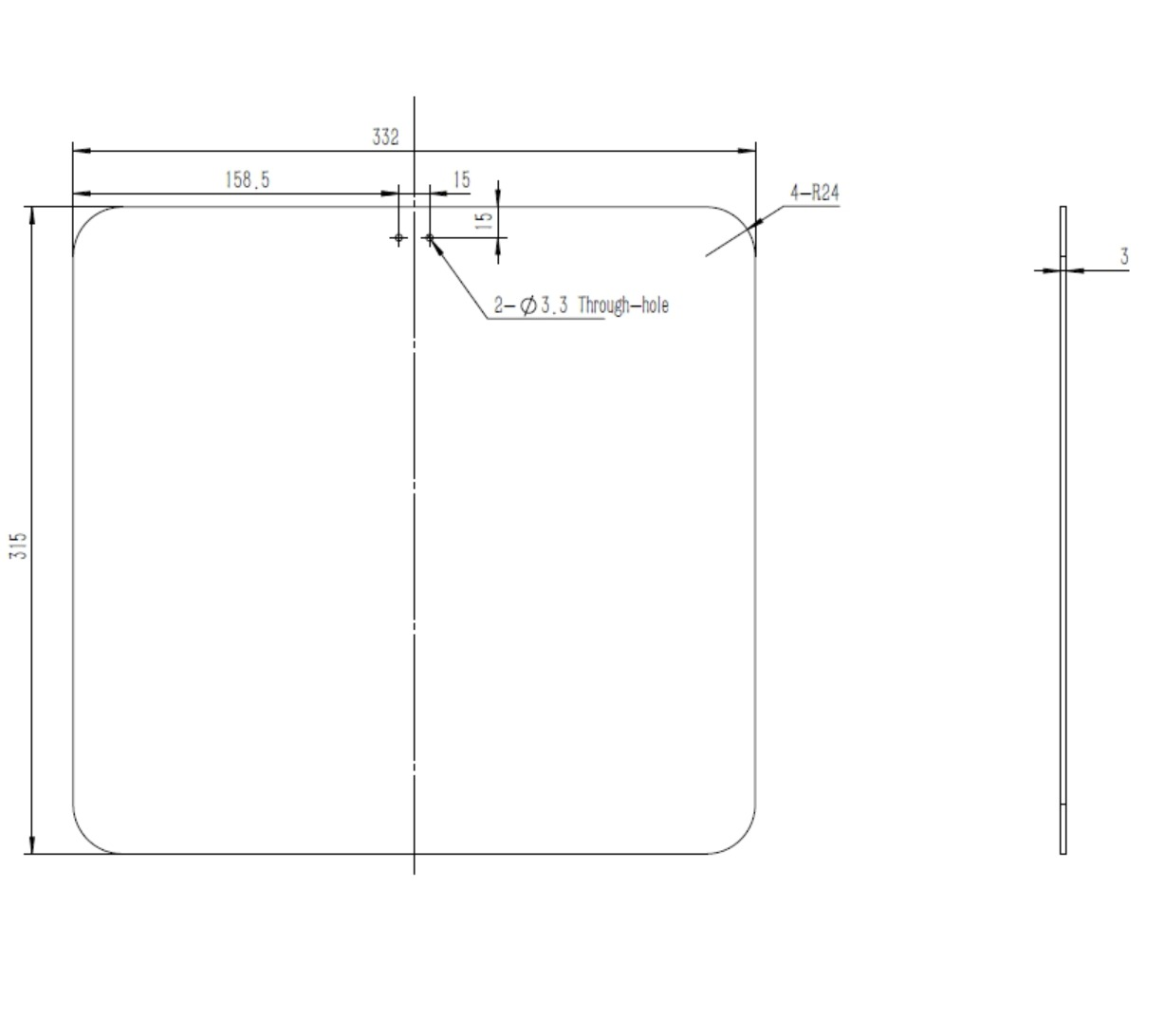

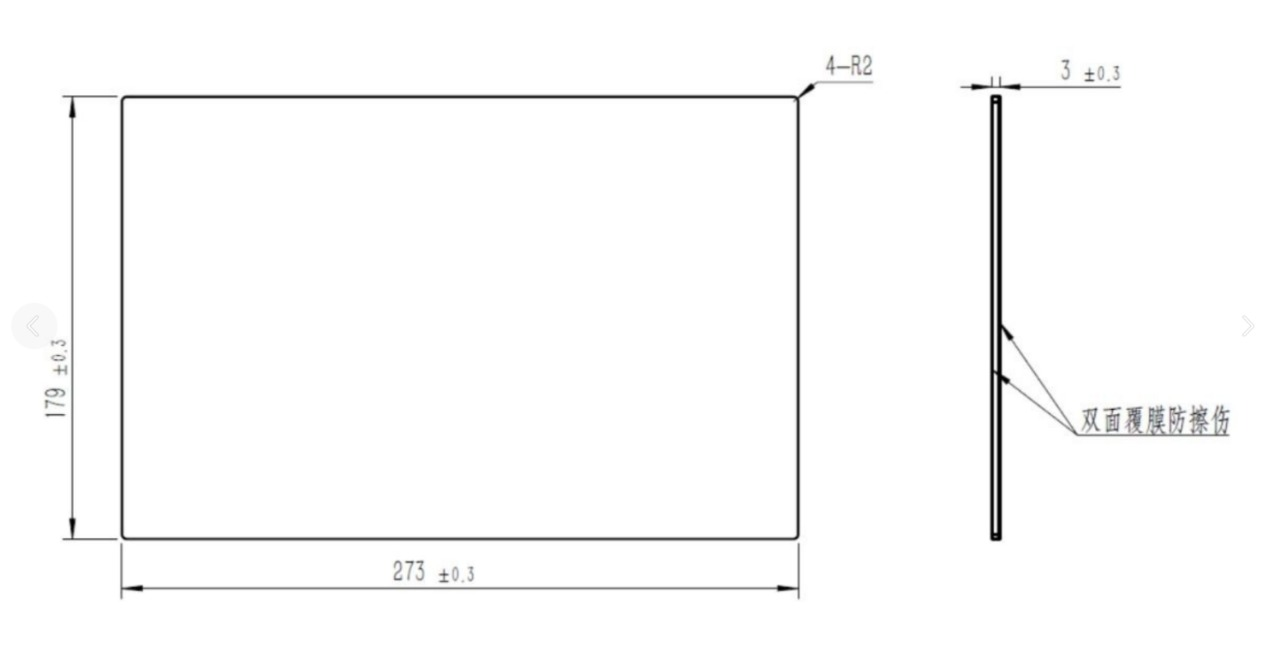

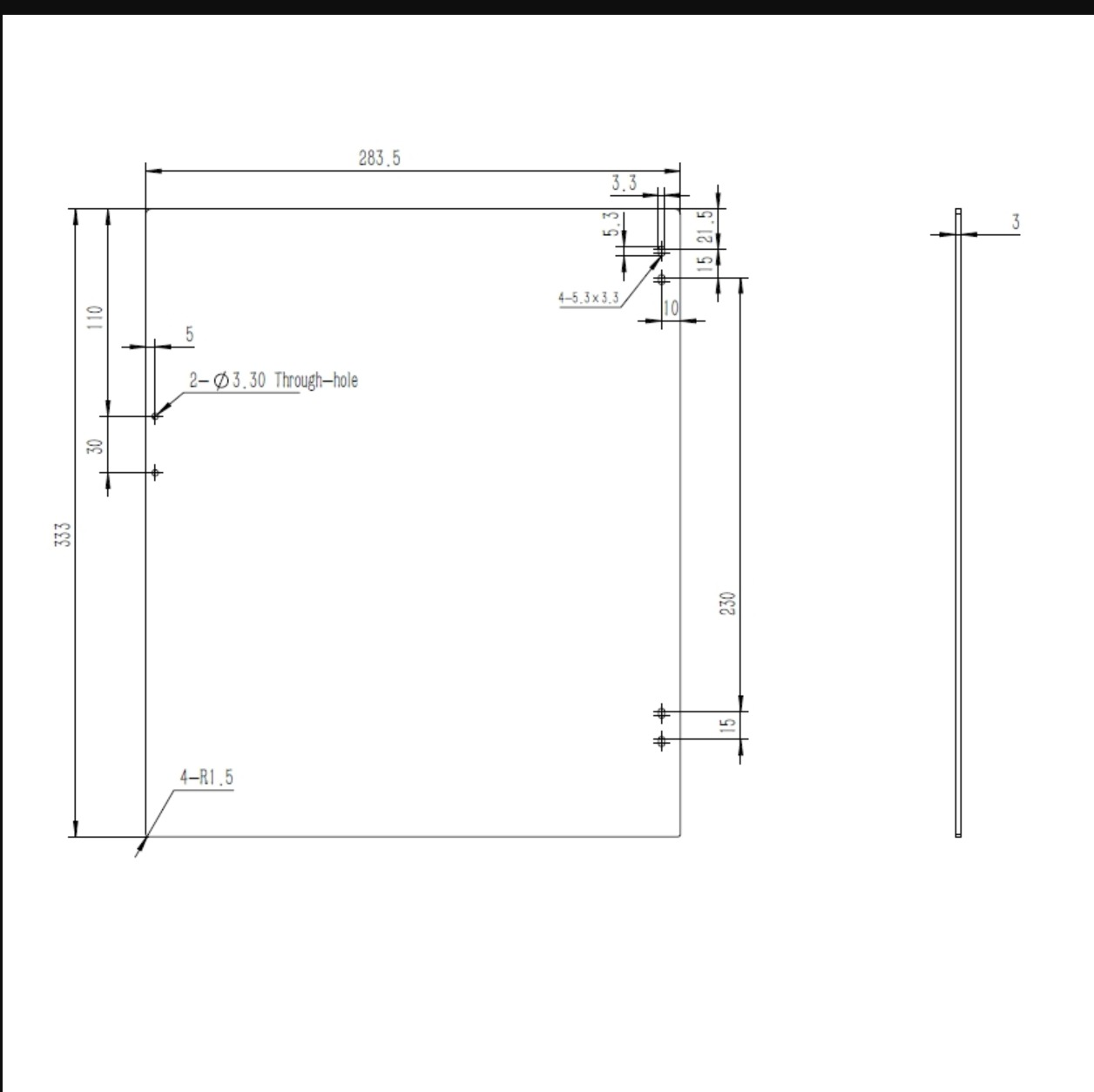

Чертежи и внешний вид боковых панелей.
3. Файлы резки акрила (Увеличенная высота)¶

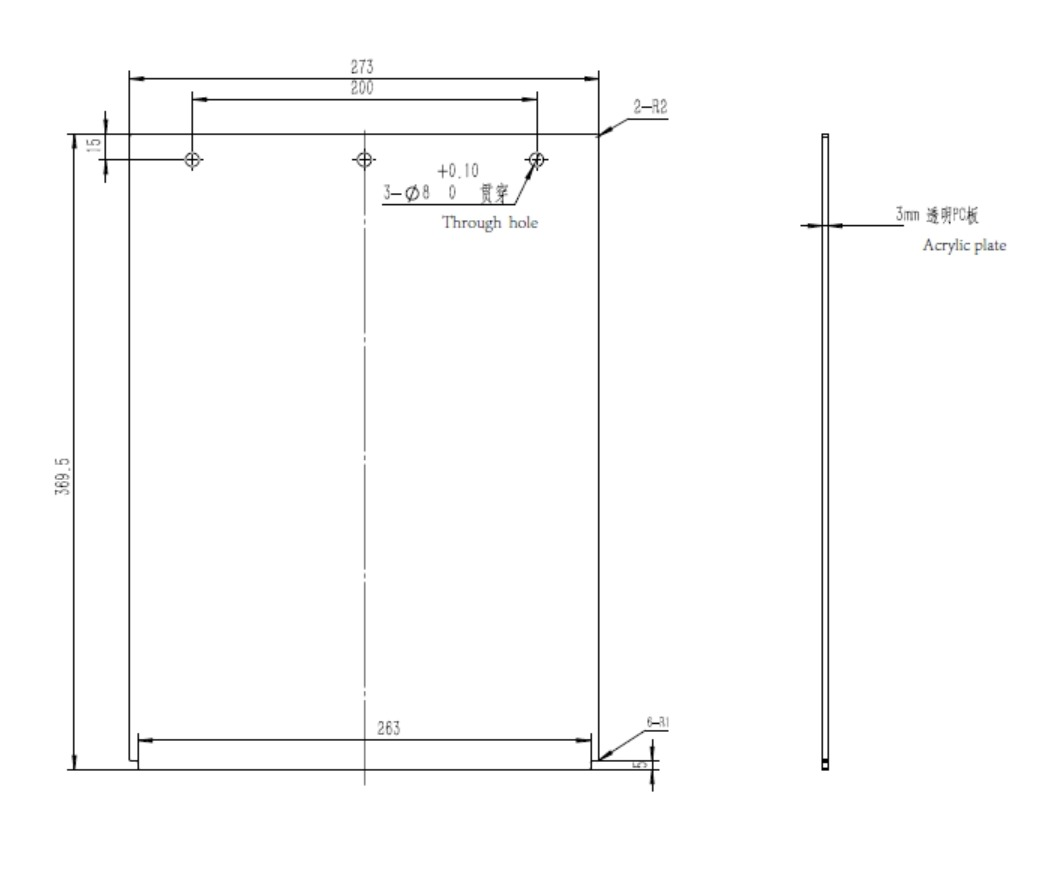

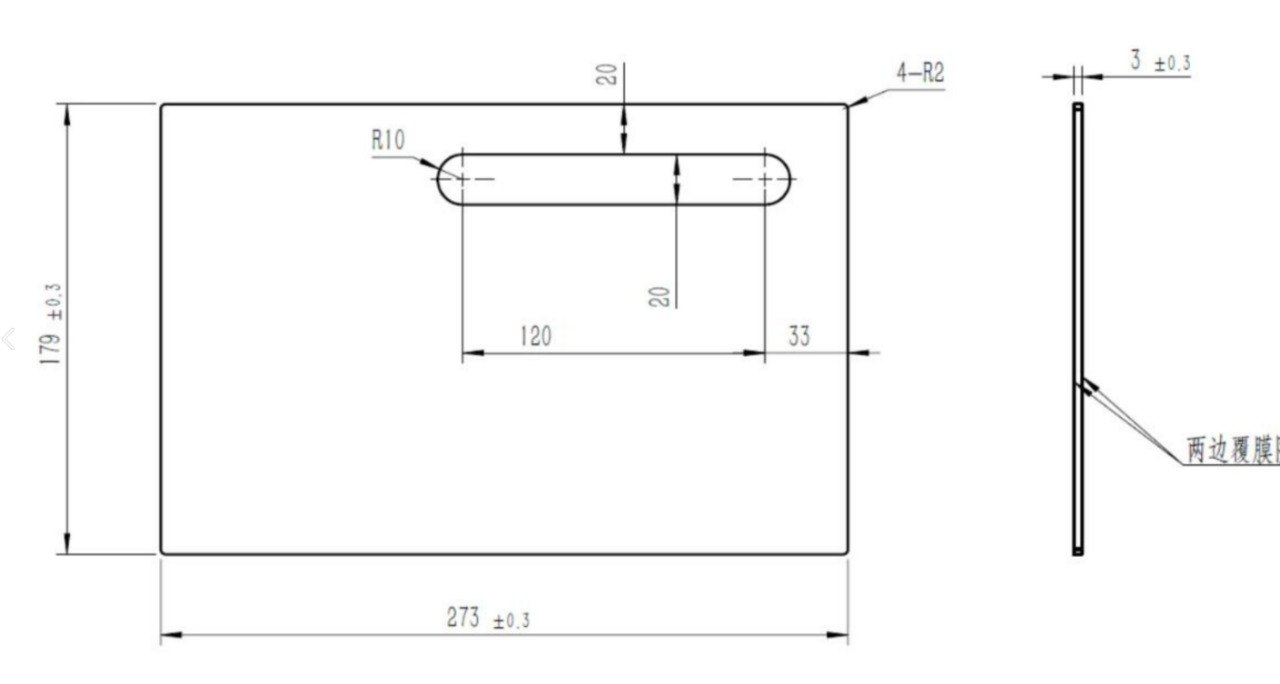

Комплект чертежей для лазерной резки акрила. Данная модификация увеличивает высоту верхней части принтера на 30 мм относительно стока, что необходимо для более удобной укладки трубки Боудена и кабеля головы.
- Скачать чертежи (CDR): Ссылка на архив
- Скачать чертежи (DXF): Ссылка на архив

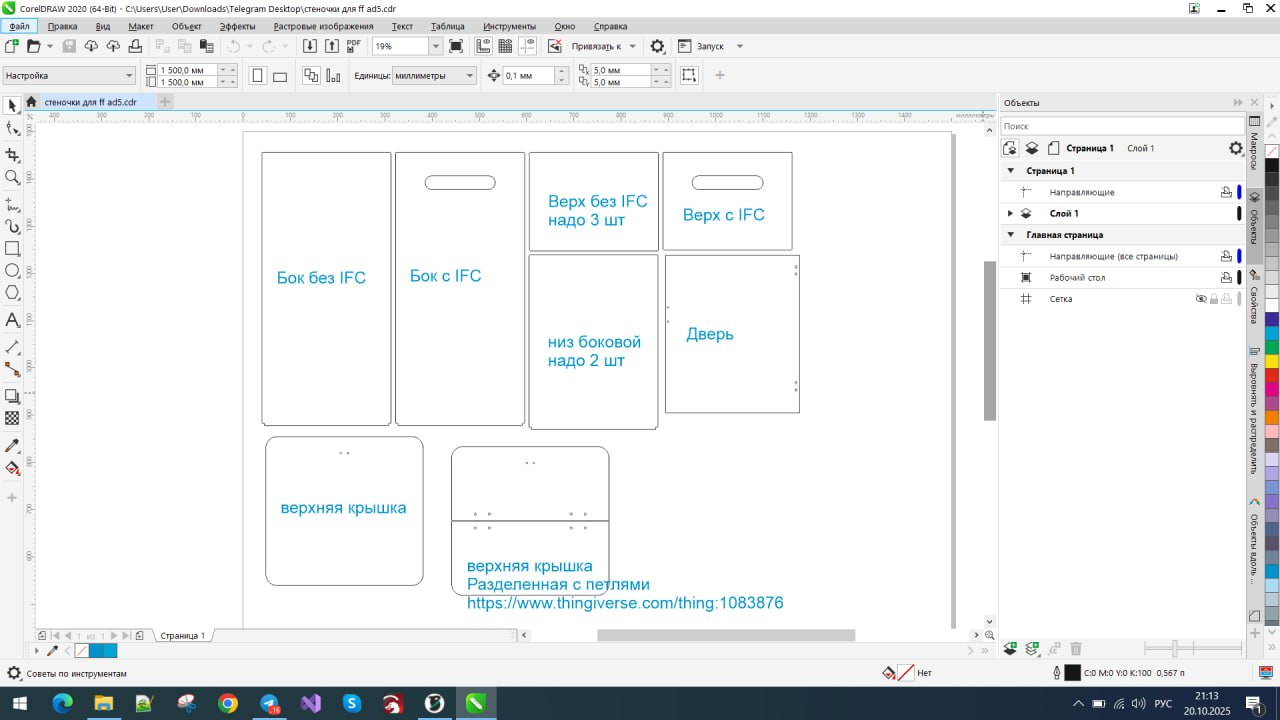

Схема сборки:
4. Модификация от Сергея (+50 мм)¶
Комплексное решение для значительного увеличения внутреннего объема камеры.
Характеристики подъема: * Верхние стойки: +30 мм * Крепление верхней крышки: +20 мм * Итоговый прирост высоты: +50 мм
Важное дополнение (Cable Management):
В архиве находится файл Kreplenie — S-образный зажим для кабеля головы.
* Назначение: Заменяет стоковый фиксатор (склонен к поломкам).
* Важность: Жесткая фиксация кабеля критически важна для корректной работы акселерометра. Свободно болтающийся кабель искажает показания при калибровке Input Shaper (резонансы).
Файлы: * Скачать модели (STL) и чертежи: Ссылка на архив
